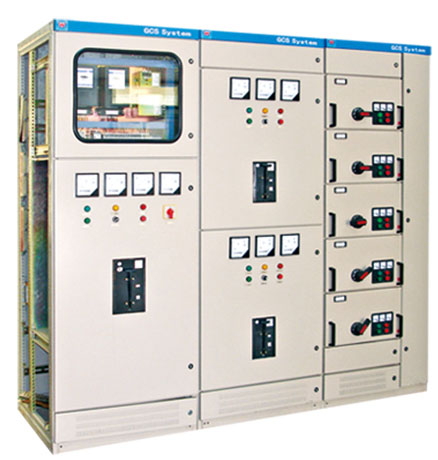

低压配电柜

概述 General description：

GCS型低压配电柜广泛适用于发电厂、变电站、高层建筑及石油、化工、冶金、纺织、机械等行业的配电系统，可作为三相交流频率为50/60Hz，额定工作电压为380V/660V，额定电流为1600A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

正常工作环境 Normal working environment：

● 环境温度：-5ºC～40ºC；
● 温度条件：环境相对温度40ºC时不超过50％，在较低温度时允许有较高的相对湿度；
● 安装地点：室内；
● 海拔高度：≤2000m。

主要特点 Main charcteristics：

● GCS是一种模块化、多功能的低压配电柜，应用于冶金、石油、化工、矿山企业及基础建设等领域中所有需要高可靠性场合的低压配电和电动机控制系统。
● GCS采用的柜体具有高度的灵活性：可根据用户的需要或不同的使用场合安装多种型号及规格的元器件，各类型的馈电单元可以装在同一列柜和同一台柜。
● GCS是全系列的低压开关柜，可以满足用户全方位要求，适用于4000A所有低压系统。
● GCS为全组装式结构，特殊的型材结构及连接方式，可满足苛刻工期及供电连续性的要求。
● GCS可以提供高水准的可靠性和安全性、人性化的设计，加强了对人身和设备的安全所需的保护。

基本参数 Basic patameters：

● 额定绝缘电压：至1000V；
● 额定工作电压：至600V；
● 额定频率：50HZ/60HZ；
● 额定冲击耐受电压：8KV；
● 辅助电路额定电压：AC380、220V/DC220V；
● 过电压等级：III；
● 污染等级：3；
● 额定电流：1600A；
● 水平母线额定电流：1600A；
● 垂直母线额定电流：800 A、630A

接地系统grounding system：

TT，IT，TN-S，TN-C-S

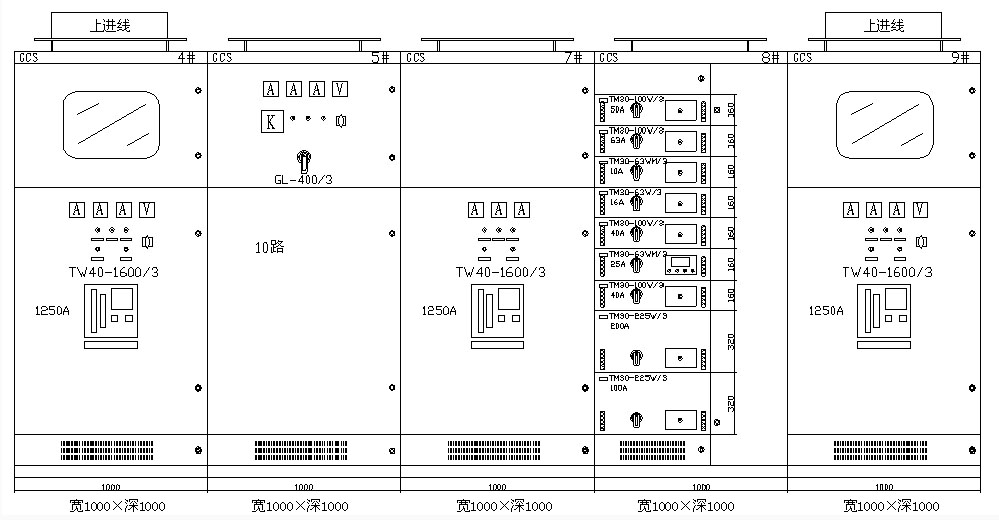

外型尺寸及结构图:
