光伏并网柜

概述 General description：

GGD型光伏并网柜作为光伏电站的总出口存在于光伏系统中，是连接光伏电站和电网的配电装置，其主要作用是作为光伏发电系统与电网的分界点。对于低压并网的光伏电站，光伏并网柜中还可以加装计量、保护等功能器件。

正常工作环境 Normal working environment：

● 环境温度：-20ºC～50ºC；
● 温度条件：环境相对温度40ºC时不超过50％，在较低温度时允许有较高的相对湿度；
● 安装地点：室内；
● 海拔高度：≤2000m。

主要特点 Main charcteristics：

● 容量涵盖范围广，可涵盖2000A以下用户并网需求；
● 重量轻、安装方便，外观美观大气；
● 可选配检有压合闸、失压跳闸等功能，实现无人化管理；
● 可预留独立铅封计量室，光伏发电一目了然；
● 具有RS485通讯接口，使用ModBus-RTU通讯协议；
● 可根据客户需求配用国内外知名品牌厂家元件。
● 预留供电局计量表位

基本参数 Basic patameters：

● 额定绝缘电压：至1000V；
● 额定工作电压：至600V；
● 额定频率：50HZ/60HZ；
● 额定冲击耐受电压：8KV；
● 辅助电路额定电压：AC380、AC220V；
● 过电压等级：III；
● 污染等级：3；
● 额定电流：250A至2000A；

接地系统grounding system：

TT，IT，TN-S，TN-C-S

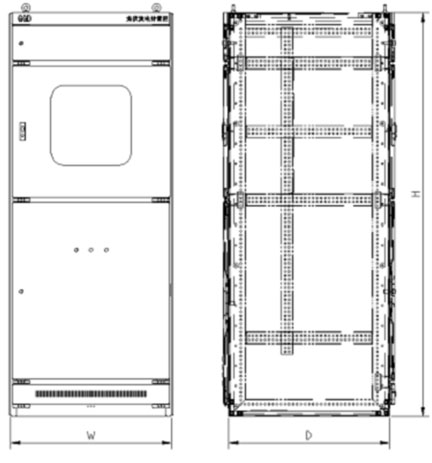

外型尺寸及结构图:
